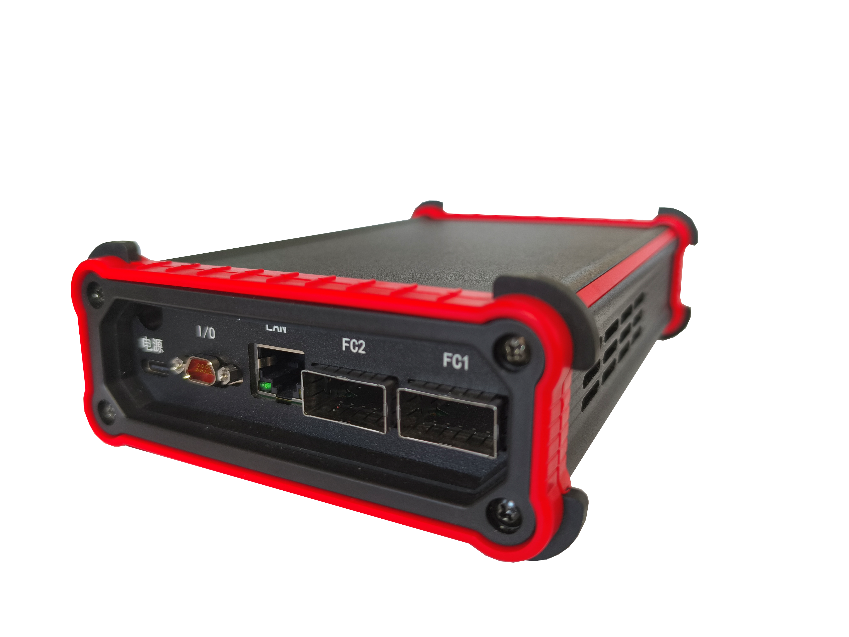

ARINC 818视频转换盒

CCA-TF-A818为ARINC 818视频传输卡，该卡最高可提供8路ARINC 818视频采集通道、8路ARINC 818视频发生通道、1路HDMI输入通道和1路HDMI输出通道。在软件的配置下，该传输卡可实现多链路ARINC 818视频的并行采集和发生，及多链路ARINC 818通道和HDMI输入或输出通道之间的视频转发。

ARINC 818光纤通道符合FC-FS、FC-AV和ADVB规范协议，采用8B/10B编码，支持1.0625Gbps、2.125Gbps、3.1875Gbps、4.25Gbps、5Gbps、6.375Gbps、8.5Gbps和10Gbps传输速率。用户可配置ARINC 818发生通道的速率、分辨率（标准或自定义）、帧频、颜色空间等信息，实现HDMI输入视频的发送。ARINC 818采集通道的视频数据可通过ARINC 818发生通道或HDMI输出通道转发。

HDMI输入或输出通道遵循HDMI 2.0b，HDMI 1.4b规范，支持标准分辨率视频，最高支持4K@60Hz。

CCA-TF-A818可实现符合ARINC 818协议视频的发生、采集及ARINC 818和HDMI之间的视频转换。该产品可应用于仿真ARINC 818视频源、采集显示ARINC 818视频数据等场合。

产品功能：

Ø提供1或2或4或8路ARINC 818采集通道

Ø提供1或2或4或8路ARINC 818发生通道

Ø提供1路HDMI输入和1路HDMI输出通道

Ø支持ARINC 818采集和HDMI输出之间的视频转发

Ø支持HDMI输入和ARINC 818发生之间的视频转发

ØARINC 818发生通道支持图片、视频或特定测试画面的发送

ØARINC 818协议通用功能

• 符合航空电子数字视频总线协议，遵循FC-FS、FC-AV、ADVB规范协议

• 支持Class1或Class3可配

• 传输视频帧率可配置，支持20Hz、30Hz、60Hz、120Hz或自定义视频分辨率支持1024×768@60Hz、1280×720@60Hz、

• 1280×800@60Hz、1280×1024@60Hz、1400×1050@60Hz、1440×900@60Hz、1600×1200@60Hz、1680×1050@60Hz 、1920×1080@60Hz、2560×1024@60Hz、3840×2160@30Hz或自定义

• 视频颜色空间支持RGB8:8:8

• 支持ARINC 818总线速率动态可配置，包括1.0625Gbps、2.125Gbps、3.1875Gbps、4.25Gbps、5Gbps、6.375Gbps、8.5Gbps和10Gbps速率

• 采集通道支持实时监控链路错误状态、信息统计等功能

Ø光纤传输介质

• 板卡提供1个QSFP光模块

• QSFP光模块支持4路ARINC 818发生和4路ARINC 818 采集通道

• 光模块为12芯 MT插座，波长为850nm

• 标配MPO转8个LC多模光纤跳线，长度1米

ØHDMI输入和输出通道

• 遵循HDMI 2.0b，HDMI 1.4b

• 支持HDCP2.2/2.3和HDCP1.4

• 支持分辨率：1024×768@60Hz、1280×720@60Hz、1280×800@60Hz、1280×1024@60Hz、1400×1050@60Hz、1440×900@60Hz、1600×1200@60Hz、1680×1050@60Hz、1920×1080@60Hz、2560×1024@60Hz 、  3840×2160@30Hz

Ø提供Windows系统下的配套测试仿真软件

工作模式：

ØARINC 818发生通道工作模式

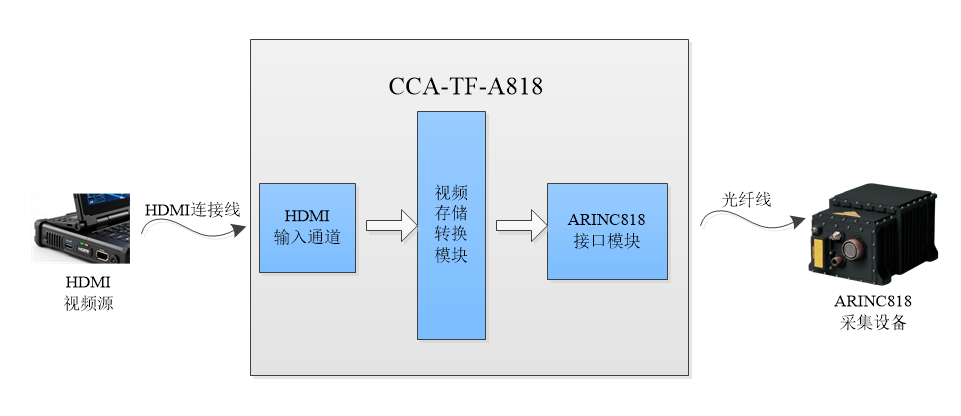

CCA-TF-A818的每个ARINC 818发生通道可在用户的配置下发送来自HDMI输入通道的视频数据，具体如下图所示。

ØARINC 818采集通道工作模式

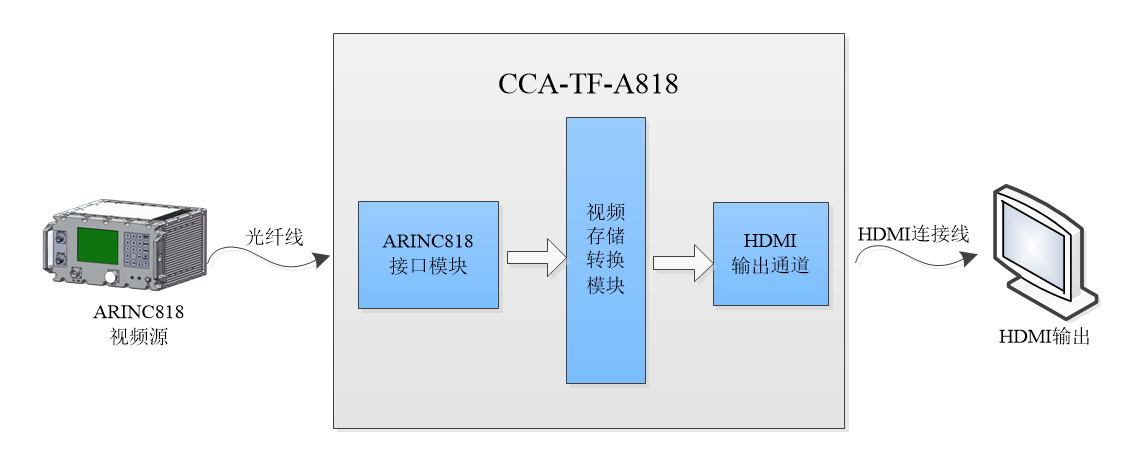

CCA-TF-A818的每个ARINC 818采集通道采集到的视频数据可通过HDMI输出通道进行转发，具体如下图所示。

ØHDMI输出通道工作模式

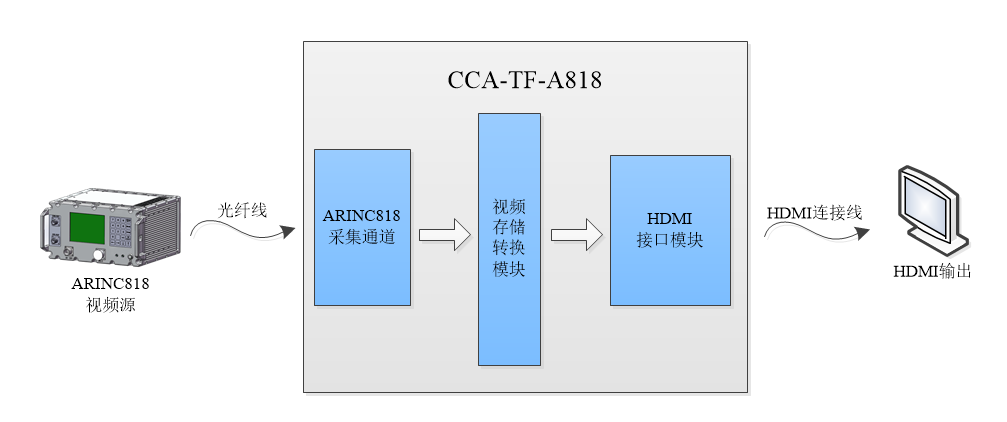

CCA-TF-A818的HDMI输出通道可在用户的配置下发送来自ARINC 818采集通道的视频数据，具体如下图所示。

ØHDMI输入通道工作模式

CCA-TF-A818的HDMI输入通道接收到的视频数据可通过ARINC 818发生通道进行转发，具体如下图所示。

TF-818是针对AIRINC 818协议通讯系列产品开发的一款基于Windows x64平台的应用测试软件。软件当前支持图片不同分辨率、帧频、链路数量、链路模式、链路速率、颜色空间的发送以及板卡状态监控等功能。

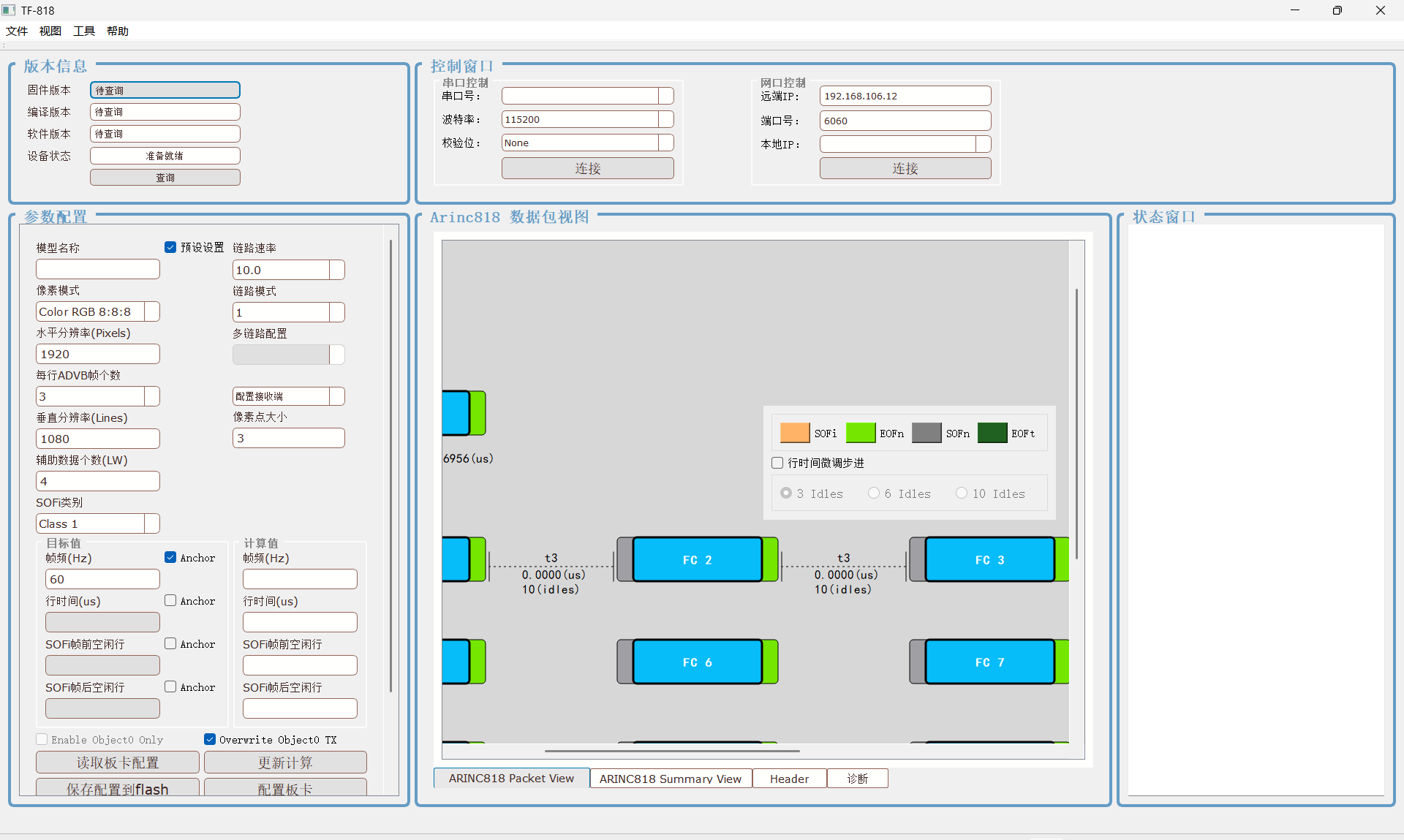

打开测试软件，主界面共分为版本信息、控制窗口、参数配置、数据包视图和状态窗口五个子模块。如下图所示。

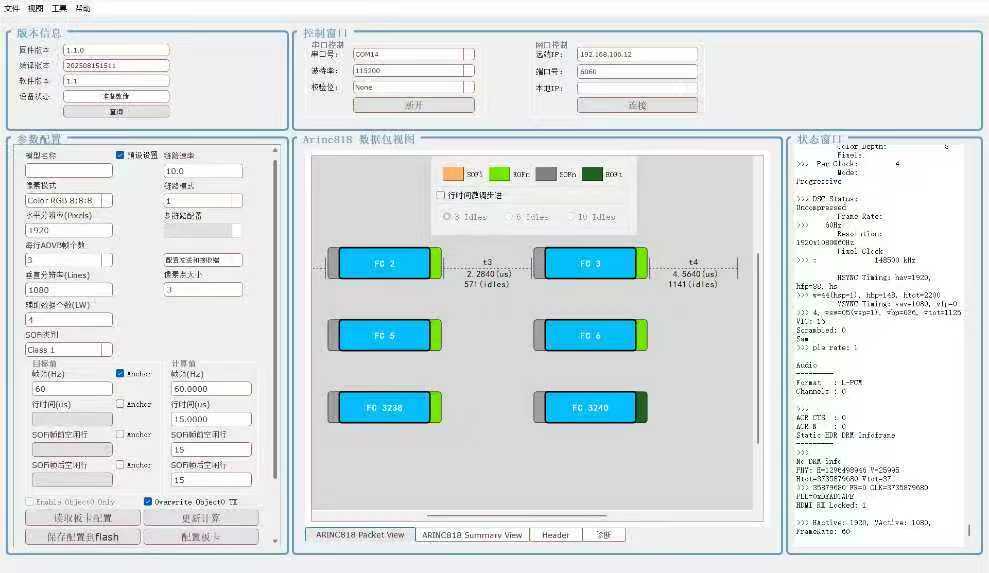

板卡连接外部设备完成后首先在控制窗口点击串口控制的连接按钮（若使用网口控制即点击网口控制的连接按钮），其次点击版本信息窗口的查询按钮，完成以上两步后状态窗口将出现HDMI的状态信息和ARINC 818的状态信息，界面信息如下图所示。

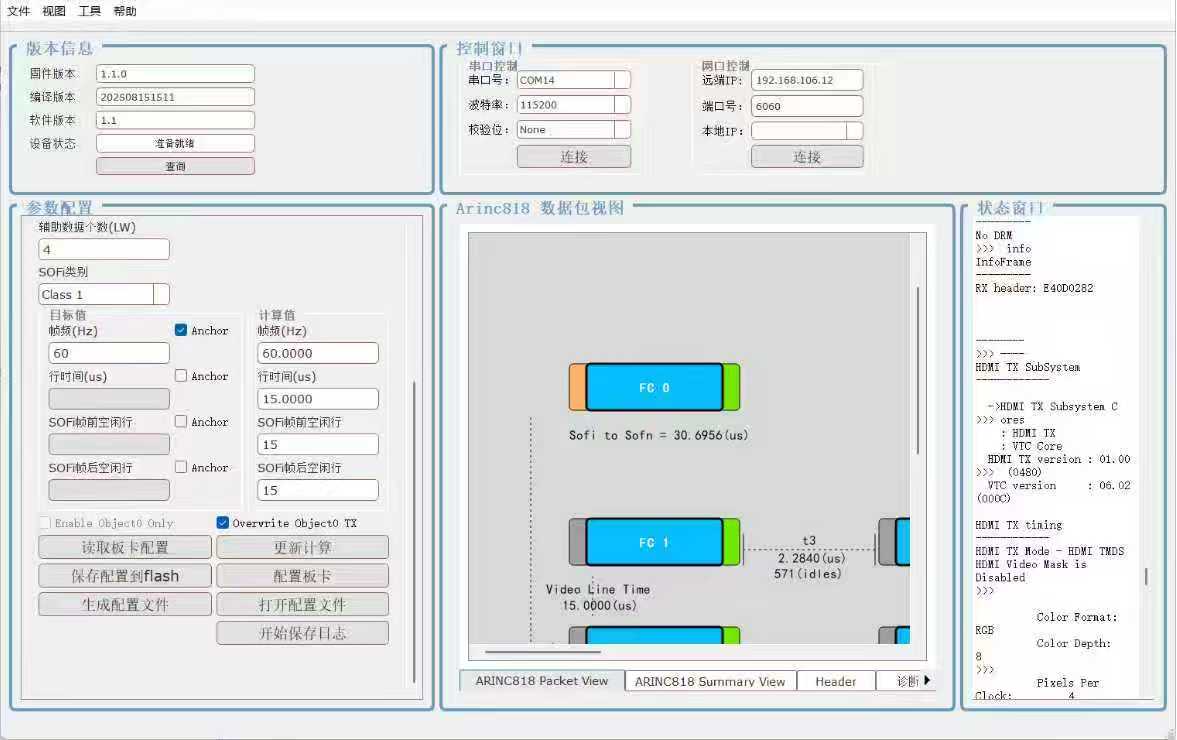

参数配置栏包括链路速率、链路模式、多链路配置、像素模式、每行ADVB帧个数、辅助个数、SOFi类别、帧频、行时间、消隐行等相关信息的选择。参数配置栏内手动配置水平分辨率和垂直分辨率的信息，同时根据需要完成对链路速率、颜色空间、链路模式、每行帧个数等的参数配置。完成参数配置后若需要配置计算，可以点击更新计算按钮，逻辑即可自动计算出图片发送的时序信息，计算的信息会显示在Arinc818数据包视图界面。若不需要配置计算，点击配置板卡即可将配置的参数下发到板卡。若需要将配置的参数保存板卡中以便下次断电重启后运行，可以点击保存配置到flash按钮。若需要保存状态窗口的信息内容，可以点击开始保存日志按钮。界面信息如下图所示。
